Муфтовые механические фильтры в Калининграде

Муфтовые механические фильтры

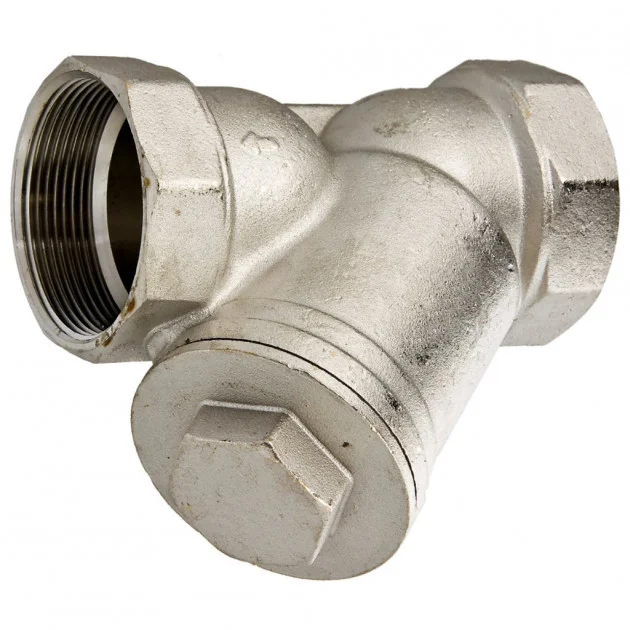

Муфтовые механические фильтры — защитные устройства, очищающие газовые и жидкостные потоки от механических примесей. Фильтрация происходит посредством металлической сетки либо перфорированного листа с установленным диаметром отверстий. В их структуре присутствует резьба, посредством которой осуществляют монтаж.

Конструктивные особенности

Устройства этого типа просты как в монтаже, так и демонтаже. В случае их замены разбирать другие участки водопровода не нужно. Строение фильтров для воды холодной и горячей аналогичное. В конструкцию входят следующие детали:

• корпус;
• крышка;
• выступ для фиксации;
• элемент фильтровальный;
• прижимная гайка для фильтра;
• ключ для корпуса;
• уплотнение;
• сбрасыватель излишнего давления.

Корпус обычно изготавливают из металла либо пластика. Материалом для изготовления муфтовых устройств небольшого диаметра, как правило, служит горячепрессованная латунь. Для корпусов фильтров большого диаметра — бронза.

Прокладка, отделяющая пробку и корпус, изготавливается из тефлона. В качестве фильтровального элемента может быть использована сетка, картридж, диск, прочее. Эксплуатация изделий возможна в условиях температур -10-+230 градусов.

Монтируют их как в горизонтальном положении, так и вертикальном. Главное правило монтажа — пробка должна находиться снизу. Когда проектом предусмотрена установка фильтра на вертикальном восходящем участке трубопровода, потребуется сооружение небольшого горизонтального участка. Это необходимо, чтобы предотвратить засорение участков трубопровода, находящихся ниже.

К достоинствам устройств такого типа относится высокая надежность, ремонтопригодность, компактность. Минусы — потеря давления при засоренном фильтре, необходимость очистки камеры по мере заполнения ее шламом, более частая очистка по причине небольших размеров камеры. Для очистки защитного элемента открывают пробку и снимают сетку, предварительно перекрыв поток рабочей среды.

Применение

Механические муфтовые фильтры монтируют на водоснабжающие магистрали, нефте- и газопроводы, трубопроводах со сжатым воздухом. Место установки устанавливают нормативные требования, рекомендации по предотвращению выходов со строя оборудования, условия технологического процесса.

Для систем водоснабжения и отопления зданий определены следующие места установки механических муфтовых фильтров:

• впереди насосов;
• перед запорно-регулирующей арматурой;
• до теплообменных аппаратов;
• впереди счетчиков воды, тепла;
• перед накопительными водонагревателями, теплоаккумуляторами;
• на вводе в водопровод;
• на вводе в теплосеть.

Также необходима их установка на выходе из отопительной системы. Использование возможно в системах, смонтированных из труб диаметром от двух дюймов.
